عیب یابی و رفع مشکلات مربوط به تراک داخلی قطعه در انواع پرینترهای سه بعدی صنعتی و غیر صنعتی

”

پرینتر های سه بعدی این امکان را به شما می دهند که هر چیزی که میخواهید را بسازید ، ولی گاهی اوقات شما در حین پرینت سازه سه بعدی مورد نظر خود، با مشکلات کوچک و بزرگی رو به رو می شوید که ممکن است وقت و هزینه زیادی برای رفع آنها صرف شود.

ما در واحد تحقیق و توسعه خدمات پرینترهای سه بعدی ثمین قصد داریم در این مقاله به بررسی کامل تمامی مشکلاتی بپردازیم که امکان دارد شما در حین چاپ سازه سه بعدی مورد نظر خود با آن مواجه شوید و سپس انواع راه حل های مختلف را برای رفع این مشکلات به شما ارائه دهیم.

لیست مشکلات پرینتر سه بعدی FDM

1- عیب یابی و رفع مشکلات مربوط به فیلامنت در انواع پرینترهای سه بعدی صنعتی و غیر صنعتی

2- عیب یابی و رفع مشکلات مربوط به هد پرینتر سه بعدی

3- عیب یابی و رفع مشکلات مربوط به ساپورت ها در انواع پرینتر سه بعدی صنعتی و غیر صنعتی

4- عیب یابی و رفع مشکلات مربوط به تراک داخلی قطعه در انواع پرینترهای سه بعدی صنعتی و غیر صنعتی

5- عیب یابی و رفع مشکلات مربوط به لایه های چاپ شده در انواع پرینترهای سه بعدی صنعتی و غیر صنعتی

6- عیب یابی و رفع مشکلات مربوط به صفحه چاپ در انواع پرینترهای سه بعدی صنعتی و غیر صنعتی

7- عیب یابی و رفع مشکلات مربوط به ظاهر قطعه نهایی سازه سه بعدی – بخش 1

8- عیب یابی و رفع مشکلات مربوط به ظاهر قطعه نهایی سازه سه بعدی – بخش 2

”

مشکلات چاپ سه بعدی در پرینتر FDM – پرینتر سه بعدی چیزی چاپ نمی کند

ممکن است سازه سه بعدی چاپ نشود و از هات اند هیچ فیلامنتی اکسترود نشود. دلایل احتمالی زیادی برای این نوع مشکلات چاپ سه بعدی وجود دارد.

1- تراکم ناقص و نامرتب در پرینتر های سه بعدی

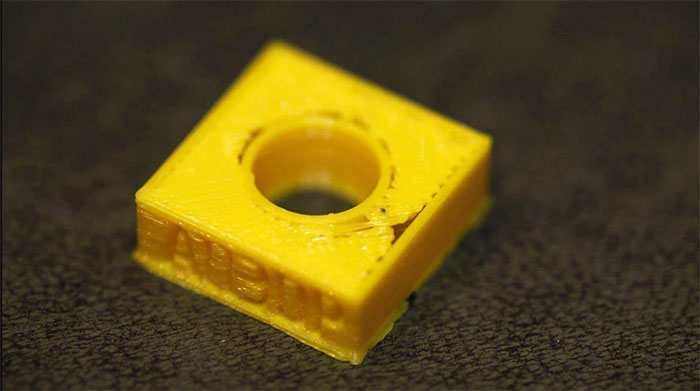

تراکم ناقص در پرینتر های سه بعدی

مشکل فرآیند چاپ در پرینترهای سه بعدی چیست؟

ساختار درونی چاپ شما در پرینترهای سه بعدی گم شده یا شکسته است.

علت این مشکل در پرینترهای سه بعدی چیست؟

دلایل زیادی برای چاپ نشدن ساختار داخلی در پرینترهای سه بعدی وجود دارد. رایج ترین علت تنظیمات نادرست نرم افزار اسلایسینگ در پرینترهای سه بعدی است. همچنین انسداد نازل هم در پرینترهای سه بعدی می تواند این پیامد را در پی داشته باشد.

راه حل پیشنهادی: میزان تراکم را در پرینترهای سه بعدی بررسی کنید.

در نرم افزار اسلایسینگ در پرینترهای سه بعدی میزان تراکم را بررسی کنید. مقدار طبیعی آن حدود 20% است ولی کمتر از این مقدار سبب بروز مشکل در پرینترهای سه بعدی میشود. برای مدل های بزرگتردر پرینترهای سه بعدی جهت اطمینان از وجود ساپورت کافی، لازم است این مقدار را در پرینترهای سه بعدی افزایش دهید.

راه حل پیشنهادی: سرعت چاپ تراکم (infill)را در پرینترهای سه بعدی کاهش دهید.

سرعت چاپ infill در پرینترهای سه بعدی تاثیر به سزایی روی کیفیت سازه سه بعدی میگذارد. اگر تراکم ضعیف است سرعت آن را در پرینترهای سه بعدی کاهش دهید.

راه حل پیشنهادی: الگوی infill را در پرینترهای سه بعدی تغییر دهید.

بیشتر نرم افزارهای اسلایسینگ در پرینترهای سه بعدی به شما اجازه تغییر در ساختار داخلی را می دهند. می توانید الگوی مثلثی، شبکه ای، شش ضلعی یا انواع دیگر را در پرینترهای سه بعدی انتخاب کنید. گزینه متفاوتی را در پرینترهای سه بعدی انتخاب کنید.

خواندن این مطلب نیز به شما پیشنهاد می شود: راهنمای پلاستیک PLA در انواع پرینترهای سه بعدی صنعتی و غیر صنعتی

راه حل پیشنهادی: نازل را در پرینترهای سه بعدی بررسی کنید.

ممکن است انسداد کوچکی در نازل در پرینترهای سه بعدی رخ داده باشد. این انسداد تاثیری روی چاپ دیواره های خارجی ضخیم تردر پرینترهای سه بعدی نمی گذارد؛ چرا که برای دیواره های داخلی فیلامنت نازکت ری در پرینترهای سه بعدی به کار برده می شود.

لیست بررسی مشکلات چاپ سه بعدی: تراکم ناقص در پرینترهای سه بعدی

میزان infill رادر پرینترهای سه بعدی بررسی و تنظیم کنید.
سرعت چاپ infill را در پرینترهای سه بعدی کاهش دهید.
از الگوی دیگری در پرینترهای سه بعدی استفاده کنید.
نازل را در پرینترهای سه بعدی رفع انسداد کنید.

2- شکاف بین تراکم داخلی و دیواره خارجی در پرینترهای سه بعدی

شکاف بین تراکم داخلی و دیواره خارجی در پرینترهای سه بعدی

مشکل فرآیند چاپ در پرینترهای سه بعدی چیست؟

وقتی به بالا یا پایین مدل سه بعدی در پرینترهای سه بعدی نگاه می کنید، شکافی بین تراکم داخلی و دیواره اولیه خارجی در پرینترهای سه بعدی میبینید.

علت این مشکل در پرینترهای سه بعدی چیست؟

شکاف بین تراکم داخلی و دیواره خارجی در پرینترهای سه بعدی مشکلی رایج بود ولی با بالا رفتن دقت پرینترهای سه بعدی و پشتیبانی پرینترهای سه بعدی از مواد مختلف این مشکل کمتر شد. با این حال موج جدید مواد پیشرفته در پرینترهای سه بعدی به مراتب کمتر از ABS و PLA قابل اغماض هستند و میتوان احیای دوباره این مشکل را در پرینترهای سه بعدی دید. شکاف در سازه سه بعدی به علت عدم خمیدگی و نچسبیدن فیلامنت های استفاده شده در پرینترهای سه بعدی در تراکم داخلی و دیواره های خارجی ایجاد میشود. این مورد از مواردی است که به آسانی در پرینترهای سه بعدی قابل حل است.

رایج ترین علت این مشکل در پرینترهای سه بعدی این است که همپوشانی تراکم داخلی تنظیم نشده یا روی صفر قرار دارد. به این معنی که نرم افزار اسلایسینگ در پرینترهای سه بعدی به پرینترهای سه بعدی اجازه اتصال این دو را نمیدهد. دلیل دیگر میتواند ترتیب چاپ تراکم داخلی و دیواره های خارجی در پرینترهای سه بعدی باشد. اگر ابتدا دیواره ها را با پرینترهای سه بعدی چاپ کنید ممکن است همپوشانی کمی داشته باشید یا اصلا همپوشانی نداشته باشید که این هم باعث بروز مشکل در پرینترهای سه بعدی میشود.

راه حل پیشنهادی: میزان همپوشانی را در پرینترهای سه بعدی بررسی کنید.

این جزو رایج ترین مسائل است و حل آن در پرینترهای سه بعدی بسیار راحت است. در نرم افزار اسلایسینگ در پرینترهای سه بعدی وارد قسمت «Infill Overlap» شوید و مقدار آن را افزیش دهید.

در Cura تنظیمات پیش فرض در پرینترهای سه بعدی روی 15% است؛ به 30% برسانید.
در Simplify3D از این مسیر بروید: Edit Process Setting> Infill> Outline Overlap مقدار آن را در پرینترهای سه بعدی افزایش دهید. این تنظیمات مستقیما روی اکسترودر در پرینترهای سه بعدی تاثیر میگذارد. پس مقدار انتخابی درصد عرض اکستروژن شماست. همیشه این مقدار را در پرینترهای سه بعدی زیر 50% نگه دارید در غیر این صورت دیواره های خارجی مدل در پرینترهای سه بعدی بهم نمی چسبند.

راه حل پیشنهادی: تراکم داخلی را قبل از پوسته خارجی در پرینترهای سه بعدی چاپ کنید.

اگر با دیواره بیرونی نسبتاً نازکی چاپ می کنید، ساختار داخلی در پرینترهای سه بعدی ممکن است قابل مشاهده باشد، پس ترتیب چاپ را در پرینترهای سه بعدی تغییر دهید. ابتدا ساختارهای درونی و سپس دیواره های خارجی را در پرینترهای سه بعدی چاپ کنید. برای مثال در Cura گزینه چاپ تراکم داخلی بعد از دیواره خارجی را در پرینترهای سه بعدی غیرفعال کنید.

راه حل پیشنهادی: دمای هات اند را در پرینترهای سه بعدی افزایش دهید.

برخی از جدیدترین مواد پیشرفته در پرینترهای سه بعدی مثل XT-CT20 به دلیل فیبرهای کربنی موجود در ساختارشان، هنگام پخش شدن بر روی یکدیگر در پرینترهای سه بعدی عملکرد جالبی ندارند. می توانید با افزایش 5 تا 10 درصدی دما در پرینترهای سه بعدی تفاوت ایجاد شده در پخش مواد را مشاهده کنید.

راه حل پیشنهادی: سرعت چاپ را در پرینترهای سه بعدی کاهش دهید.

ممکن است برای چاپ در پرینترهای سه بعدی عجله داشته باشید اما در نظر بگیرید که سرعت بالای چاپ در پرینترهای سه بعدی در صورت کالیبره نبودن پرینتر سه بعدی موجب دردسر می شود. اگر می خواهید سریع چاپ کنید، می توانید با کاهش سرعت چاپ لایه های بالاتر، فضای خالی را در پرینترهای سه بعدی کاهش دهید.

لیست بررسی مشکلات چاپ سه بعدی: شکاف بین تراکم داخلی و دیواره خارجی در پرینترهای سه بعدی

میزان همپوشانی را در پرینترهای سه بعدی بررسی کنید.
قبل از محیط خارجی، تراکم داخلی را در پرینترهای سه بعدی چاپ کنید.
دمای هات اند را در پرینترهای سه بعدی افزایش دهید.
سرعت چاپ را در پرینترهای سه بعدی کاهش دهید.

3- قابل مشاهده بودن تراکم داخلی در پرینترهای سه بعدی

مشاهده تراکم داخلی در پرینترهای سه بعدی

مشکل فرآیند چاپ در پرینترهای سه بعدی چیست؟

مدل نهایی در پرینترهای سه بعدی مشکلی ندارد اما ساختارهای درونی در پرینترهای سه بعدی مشخص است.

علت این مشکل در پرینترهای سه بعدی چیست؟

این مشکل در پرینترهای سه بعدی به علت نفوذ تراکم داخلی به محیط خارجی در پرینترهای سه بعدی است. این مسئله در پرینترهای سه بعدی بیشتر در مواردی به چشم میخورد که مدل دارای دیواره های نازک است. علت این موضوع در پرینترهای سه بعدی همپوشانی تراکم داخلی با خط محیط خارجی هنگام چاپ در پرینترهای سه بعدی می باشد. این مسئله یکی از مهم ترین قسمت های فرآیند چاپ در پرینترهای سه بعدی است؛ چرا به که اتصال درست ساختارهای داخلی به دیواره های خارجی در پرینترهای سه بعدی کمک میکند. خوشبختانه به آسانی میتوان این مشکل را در پرینترهای سه بعدی برطرف کرد.

ممکن است از مطالعه این مطلب نیز لذت ببرید: دمای مناسب برای چاپ سه بعدی با ماده PLA

دلیل دیگر این مسئله در پرینترهای سه بعدی انتخاب اشتباه ضخامت دیواره در مقایسه با اندازه نازل در پرینترهای سه بعدی است. در شرایط طبیعی چاپ در پرینترهای سه بعدی، ضخامت دیواره باید مرتبط با اندازه نازل در پرینترهای سه بعدی باشد. پس اگر نازل 0.4 میلیمتری دارید، ضخامت دیواره ها در پرینترهای سه بعدی باید مضربی از 0.4، 0.8، 0.12 و… باشد.

راه حل پیشنهادی: ضخامت پوسته را در پرینترهای سه بعدی بررسی کنید.

مطمئن شوید که ضخامت انتخابی در پرینترهای سه بعدی پوسته مضربی از اندازه نازل باشد.

راه حل پیشنهادی: ضخامت پوسته را در پرینترهای سه بعدی افزایش دهید.

آسان ترین راه در پرینترهای سه بعدی افزایش ضخامت پوسته است. با دو برابر کردن مقدار آن هرگونه همپوشانی اضافی را در پرینترهای سه بعدی برطرف کنید.

راه حل پیشنهادی: بعد از محیط خارجی، تراکم داخلی را در پرینترهای سه بعدی پیاده کنید.

اکثر نرم افزارهای اسلایسینگ در پرینترهای سه بعدی به شما اجازه چاپ تراکم داخلی قبل از دیواره خارجی را در پرینترهای سه بعدی می دهند.

در Cura وارد قسمت Expert Setting شوید و گزینه Infill prints after perimeter را فعال کنید.
در Simplify3D وارد Edit Process Setting شوید، بعد از انتخاب Layer زیر Layer Setting گزینه Outside-in را در کنار Outline Direction انتخاب کنید.

راه حل پیشنهادی: صفحه چاپ را در پرینترهای سه بعدی بررسی کنید.

مدل را بررسی کنید؛ اگر ایرادات یک طرف بیشتر در پرینترهای سه بعدی از طرف دیگر بود ممکن است اشکال از کالیبراسیون باشد. دوباره کالیبراسیون را در پرینترهای سه بعدی انجام دهید.

راه حل پیشنهادی: پوسته را در پرینترهای سه بعدی به طریقی که به نفع شماست چاپ کنید.

با توجه به نوع مدل در پرینترهای سه بعدی میتوانید پوسته و محیط داخلی را در پرینترهای سه بعدی به روشی که برای شما بهتر است چاپ کنید. اگر یک مدل باکیفیت می خواهید جایی که مدل به مقاومت نیازی ندارد، چاپ را در پرینترهای سه بعدی از خارج انجام دهید. اگر مقاومت مدل مهم است این کار را با دو برابر کردن ضخامت دیواره در پرینترهای سه بعدی انجام دهید.

علت تفاوت مقاومت این است که وقتی چاپ از خارج به داخل در پرینترهای سه بعدی انجام میشود همپوشانی کمی که موجب دیده شدن ساختارهای داخلی در پرینترهای سه بعدی میشود، از بین میرود اما ساختارهای خارجی در پرینترهای سه بعدی به علت عدم همپوشانی نمی توانند مقاومت قبل را در پرینترهای سه بعدی ایجاد کنند.

لیست بررسی مشکلات چاپ سه بعدی: قابل مشاهده بود تراکم داخلی
