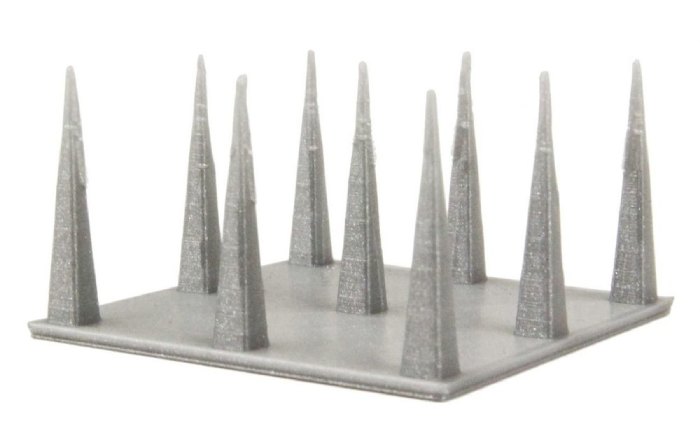

تنظیمات ریترکشن در اسلایسر Cura و چگونه از ایجاد تار در قطعه جلوگیری کنیم

ریترکشن کلید کاهش تار است. بیاموزید که چگونه تنظیمات ریترکشن Cura خود را کامل کنید (از جمله تنظیمات coasting).

ریترکشن چیست؟

پرینت سه بعدی FDM با ذوب کردن فیلامنت پلاستیک و اکسترود کردن آن در لایه ها برای ساخت اشیاء سه بعدی کار می کند. گاهی اوقات، این پلاستیک مذاب می‌تواند در مواقعی که شما نمی‌خواهید از نازل بیرون بیاید و رشته‌ها و بریده‌های پلاستیکی ناخوشایندی به چاپ شما بچسباند.

ریترکشن فرآیندی است که برای کاهش این اثر استفاده می شود. با عقب کشیدن مقداری از پلاستیک از هات اند چاپگر قبل از حرکت، فشار در پلاستیک مذاب کاهش می‌یابد و احتمال رشته شدن در فضاهای باز را کاهش می‌دهد.

این تنظیم از طریق نرم افزار اسلایسر چاپگر شما قابل دسترسی و تنظیم است و می توان آن را برای دستیابی به چاپ های تمیز و دقیق تنظیم کرد. در اینجا، ما شما را از طریق تنظیمات مناسب برای بهترین نتایج در Cura راهنمایی می کنیم. فقط توجه داشته باشید که برخی از این تنظیمات به‌طور پیش‌فرض با قابلیت مشاهده تنظیمات «Basic» یا «Advanced» قابل مشاهده نیستند، بنابراین ایده خوبی است که قبل از شروع آزمایش به «Expert» بروید.

حال بیایید شروع کنیم!

فاصله و سرعت

همانطور که از نام آنها پیداست، فاصله و سرعت ریترکشن با نحوه عقب کشیدن فیلامنت از هات اند سروکار دارد. برای یافتن نقطه طلایی بین عملکرد ریترکشن و محدودیت‌های سخت‌افزاری چاپگر شما، هر دو نیاز به تنظیم دارند.

فاصله ریترکشن، مقدار اندازه ای است که فیلامنت به عقب کشیده می شود. مقدار بسیار کم، فشار را در هات اند به درستی کاهش نمی دهد، اما مقدار بسیار زیاد می تواند باعث گیر کردن و گرفتگی شود. با تنظیمات پیش‌فرض Cura شروع کنید و فاصله را هر بار 1 میلی‌متر تغییر دهید تا مقدار بهینه را پیدا کنید.

به همین ترتیب، سرعت ریترکشن سرعت عقب کشیدن فیلامنت را تغییر می دهد. مقدار بسیار کم منجر به جمع شدن نامرتب می شود، اما مقدار بسیار زیاد ممکن است منجر به آسیاب شدن فیلامنت شود. با شروع تنظیمات پیش‌فرض Cura، سرعت را هر بار 5 میلی‌متر بر ثانیه تغییر دهید تا مقدار بهینه را بیابید.

تنظیمات مربوطه

Retraction Distance < Travel

Retraction Speed < Travel

حداقل سفر

این تنظیم حداقل فاصله ای را که در آن ریترکشن رخ می دهد، تعیین می کند. این یک اقدام احتیاطی ایمنی در برابر ریترکت های مکرر و غیر ضروری در مجاورت یکدیگر است تا از آسیاب شدن فیلامنت جلوگیری شود. با تنظیم این مقدار، ریترکشن تنها در صورتی انجام می‌شود که هد چاپ به اندازه‌ای حرکت کند که تنظیم شده است.

این تنظیم باید تا حد قابل قبولی باشد تا خطر خرابی چاپ کاهش یابد. مقدار کمتر باعث می شود که ویژگی های کوچکتر به طور تمیز چاپ شوند، که گاهی اوقات ضروری است، اما خطر آسیاب شدن را نیز افزایش می دهد. سعی کنید از 1 میلی متر شروع کنید و در صورت لزوم با افزایش 0.5 میلی متری تنظیم کنید.

تنظیمات مربوطه

Retraction Minimum Travel < Travel

Combing

«Combing» حرکات سفر چاپگر را مجدداً تنظیم می کند تا از ریترکشن های غیر ضروری جلوگیری شود. به جای ریترکت فیلامنت و عبور از فضای باز برای رسیدن به مکان بعدی، هد چاپ سعی می کند مستقیماً در داخل مدل حرکت کند. این مدل حرکت فرصت‌ها را برای شکل‌گیری رشته‌ها محدود می‌کند، زیرا هر تراوش در چاپ باقی می‌ماند.

با روشن کردن Combing، احتمالاً کاهش زمان چاپ را نیز مشاهده خواهید کرد، زیرا چاپگر دیگر مجبور نیست متوقف شود تا ریترکت شود. کیفیت سطح نیز بهبود خواهد یافت. با این حال، ممکن است شاهد افزایش جای زخم بر روی لایه بالایی چاپ باشید که توسط نازل در هنگام کشیده شدن روی سطح باقی می‌ماند. اجتناب از Combing بر روی لایه های بالایی با تنظیم آن بر روی “Within Infill” یا “Not in Skin” به جای “All” امکان پذیر است.

تنظیمات مربوطه

Combing Mode < Travel

Wiping & Coasting

“Wiping” و “Coasting” به طور مستقیم تنظیمات ریترکشن نیستند، اما هر دو می‌توانند عملکرد ریترکشن را بهبود بخشند. هر دو همان کاری را انجام می‌دهند که از نامشان نشان می‌دهد؛ « wiping» نازل را به فاصله کوتاهی از دیواره بیرونی مدل حرکت می‌دهد تا پلاستیک باقی‌مانده را پاک کند، و «coasting» اکسترودر را برای میلی‌مترهای آخر خط چاپ خاموش می‌کند. این افزایش فشار در هات اند را کاهش می‌دهد و هرگونه لکه‌کردن یا تکه‌های باقی‌مانده از ریترکشن را به حداقل می‌رساند.

با مقادیر پیش فرض (0.4 میلی متر فاصله wipe و 0.064 میلی متر مکعب مقدار coasting) کار کنید و به ترتیب 0.1 میلی متر و 0.01 میلی متر مکعب تنظیم کنید. احتیاط ویژه ای در مورد coasting داشته باشید، زیرا بیش از حد ممکن است منجر به سوراخ هایی در چاپ از تکمیل نشدن خطوط چاپ شود. حداقل مقدار قبل از Coasting را روی حدود 0.8 میلی متر مکعب تنظیم کنید، تا مناطق بدون فشار بیش از حد طولانی نشود.

تنظیمات مربوطه

Outer Wall Wipe Distance < Walls

Coasting Volume < Enable Coasting < Experimental

Minimum Volume Before Coasting < Enable Coasting < Experimental

نتیجه نهایی

در پایان این مقاله شما می توانید مهمترین تنظیمات ریترکشن اسلایسر Cura برای جلوگیری از ایجاد رشته و تار را همراه با درک تمام تنظیمات کلیدی در این مورد به راحتی انجام دهید.

ترجمه و جمع آوری : واحد خدمات و تحقیق و توسعه پرینتر های سه بعدی ثمین samin3d
