پرینت سه بعدی ترامبل ارشمیدس به همراه فایل و آموزش

ترامبل ارشمیدسی (Trammel of Archimedes) یا بیضوی نگار، ابزاری است که برای رسم بیضی استفاده می شود.

تاریخچه دقیقی برای ابداع قطعی موجود نیست، اما اعتقاد بر این است که ابداع آن به پروکلوس و احتمالا به زمان خود شخص ارشمیدس برمی گردد.

ارشمیدس سیراکوس ریاضیدان ، فیزیکدان ، مهندس ، مخترع و ستاره شناس یونان باستان بود که به عنوان یکی از دانشمندان برجسته در دوران باستان کلاسیک شناخته می شود. در گذشته ، از این ایده برای ساخت دستگاه هایی برای رسم بیضی (که بیضوی نگار نیز نامیده می شود) استفاده می شده است.

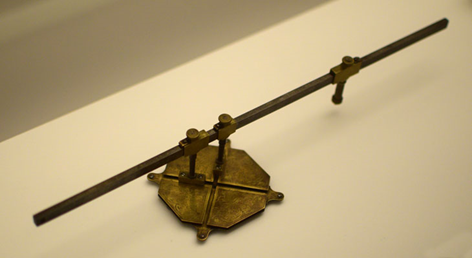

یکی از اولین ترامبل های ساخته شده در تاریخ، در موزه ملی علم و فناوری ، درشهر مادرید در کشور اسپانیا نگه داری می شود.

اولین ترامبل های ساخته شده در تاریخ

تیم خدمات و تحقیق و توسعه پرینتر های سه بعدی ثمین samin3d  ، قصد دارد در راستای خدمات پرینت سه بعدی در این مقاله با توضیحات جامع به همراه فایل های مورد نیاز  ، پرینت سه بعدی و تشریح مراحل ساخت یک ترامبل ارشمیدس را با استفاده از پرینتر سه بعدی ، در اختیار شما قرار دهد.

برای ساخت مدل سه بعدی مورد نظر ، افرادی نظیر نجاران و کسانی که در تولید قطعات ماشین کار می کنند، با استفاده از هنر و توانایی خود ، قادر به تولید این سازه سه بعدی خواهند بود ؛ اما از آنجایی که همه ی افراد مهارت زیادی در کار با چوب ندارند ، راه ساده تر و بهتر ، چاپ مدل سه بعدی می باشد . درصورتی که شما دسترسی به یک پرینتر سه بعدی دارید ، هزینه چاپ سه بعدی نسبت به خرید یا تهیه یک چاپگر سه بعدی مقرون به صرفه تر است. گرچه که این انتخاب به عهده ی شخص بوده و به مهارت های او بستگی دارد.

مرحله 1: ابزار و مواد لازم برای چاپ سه بعدی و ساخت ترامبل ارشمیدس

ابزارها:

• چاپگر سه بعدی (لینک به محصول)

• پیچ گوشتی

• سوهان چوب یا کاغذ سنباده (بستگی به کیفیت پرینتر سه بعدی شما دارد)

مواد:

پیچ ها: سرپیچ شماره 6 ، ¾  سانتی متر طول

مرحله 2: ساخت پایه ترمبل ارشمیدس با پرینتر سه بعدی

پایه ی سازه سه بعدی مورد نظر شما ، یک شش ضلعی می باشد. همان طور که می دانید ، هر شش ضلعی ، در مجموع دارای زاویه های داخلی برابر با 720 درجه است. 3 مسیر طی شده از روی ترامبل ، در راس های شش ضلعی قرار دارند. برای مسیرها (خط سیر) ، یک شیار قابل جفت شدن انتخاب کنید. در صورت عدم ایجاد این شیار ، شما ممکن است مجبور شوید ساختار پشتیبانی بالای شکاف را حذف کنید. اتفاقی که حتما برای تعداد زیادی از افراد افتاده است.

برای اجتناب از این اتفاق ، شما می توانید به لبه های وسط سازه ، گردی های گوی مانندی را اضافه کنید که در صورت ورود به قسمت وسط از یک زاویه ، به حرکت در مسیر کمک می کنند. دسته (فرورفتگی) های اطراف پارامتر ، غالبا فقط برای زیبایی هستند ، اما مکان خوبی را برای گرفتن ترامبل از زیر ، هنگام چرخاندن آن ، فراهم می کنند. شما می توانید این دسته ها را برای  جا به جایی راحت تر چاپگر سه بعدی خود اضافه کنید.

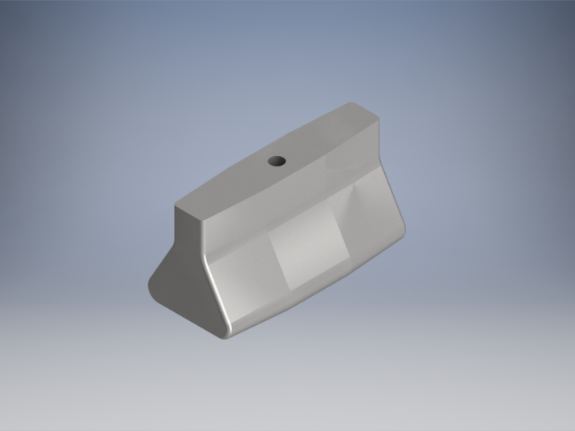

مرحله 3: ساخت لغزنده های ترمبل ارشمیدس

چگونه یک مدل معماری با پرینتر سه بعدی بسازیم؟

لغزنده ها متناسب با شیارها با فاصله 32/1 سانتی متر طراحی شده اند. برای حرکت راحت تر ، میتوان روی لغزنده ها تراشیدگی و یا گردی هایی اضافه کرد. توجه داشته باشید که هنگام مشاهده عکس بالا ، شما فاصله ای بیشتر از 32/1 سانتی متر را مشاهده خواهید کرد. ابعاد نهایی بعد از کروی کردن لغزنده  ها مشخص می شود.  برای هر قطعه لغزنده ، روزنه یا شکاف در راس سازه قرار داشته و به اندازه یک پیچ شماره 6 می باشد.

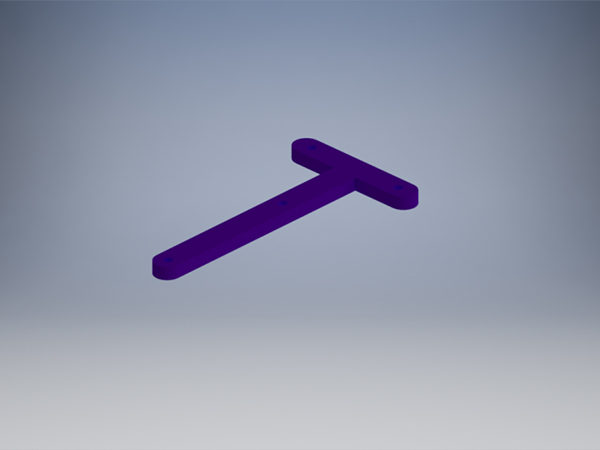

مرحله 4: ساخت دستگیره ترمبل ارشمیدس

در تصویر فوق فاصله صحیح شکاف ها مشخص شده اند.

مرحله 5: برجستگی دستگیره در ترمبل ارشمیدس

طراحی برجستگی دستگیره به صورت دلخواه می باشد. همچنین شما می توانید این دسته سه بعدی را از یکی از فروشگاه های ابزار فروشی وسایل و خدمات سه بعدی خریداری کنید. لازم به ذکر است هزینه خرید این دسته با هزینه پرینت سه بعدی سازه آن به یک میزان می باشد.

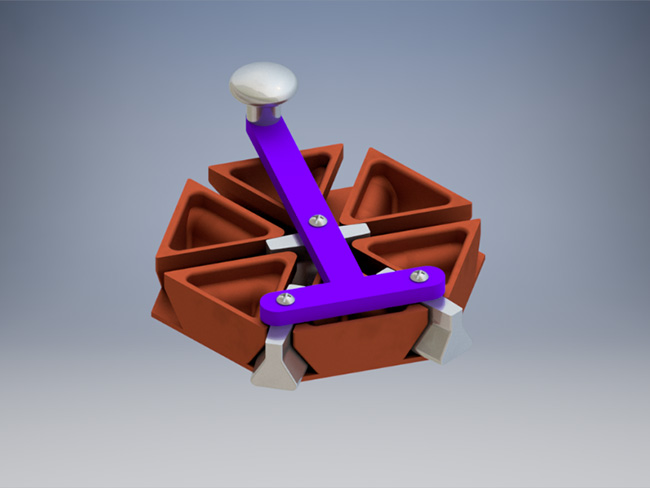

مرحله 6: سر هم کردن سازه سه بعدی

در ابتدا سه لغزنده  را در شیارها قرار دهید. سپس مطابق شکل ، دسته را به لغزنده ها پیچ کنید و در مرحله آخر دستگیره را از پشت به دسته وصل کنید.

مرحله 7: فایل های چاپ سه بعدی

تمامی اطلاعات برای ساختن سازه ی سه بعدی شما در این مقاله قرار گرفته اند. در ابتدا شما نیاز دارید که پیچ ها را تهیه کنید. در صورت تمایل به تغییر یا اصلاح طرح سازه سه بعدی ، فایل های STP در اختیار شما قرار گرفته اند.

در زیر تنظیمات پیشنهادی مورد نیاز شما قرار گرفته اند. انتظار نیست که دقیقا همان را اجرا کنید اما به پرینت سه بعدی بهتر و بهینه تر سازه ی شما کمک می کنند.

تنظیمات پرینت سه بعدی

Rafts : Yes

Supports : No

Resolution : 0.20mm

Infill : 2 Shells / 50% infill / PLA

ترجمه و جمع آوری : واحد خدمات و تحقیق و توسعه پرینتر های سه بعدی ثمین samin3d
