پرینتر سه‌بعدی FDM با ۵ درجه آزادی_ گامی نو در ساخت قطعات پیچیده
- علمی و تحقیقاتی
فاطمه کلانکی
- 0
- 8 دقیقه خوانده شده

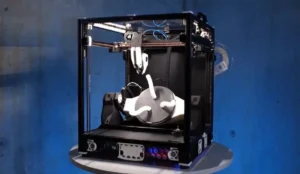

تصویر1_یک نمونه پرینتر 3 بعدی با 5 درجه آزادی
در این مقاله با یکی از نوآورانه‌ترین رویکردها در حوزه ساخت افزایشی آشنا می‌شوید: پرینتر سه‌بعدی FDM با ۵ درجه آزادی مبتنی بر مکانیزم بویس. این فناوری با عبور از محدودیت‌های پرینترهای سه‌محوره، امکان ساخت قطعات پیچیده، منحنی و چندجهته را بدون نیاز به مواد پشتیبان فراهم می‌کند.
مقاله حاضر برای مهندسان مکانیک، پژوهشگران حوزه پرینت سه‌بعدی، طراحان صنعتی، و علاقه‌مندان به رباتیک و کنترل چندمحوره مناسب است و به‌صورت گام‌به‌گام به بررسی اصول عملکرد، مزایا، چالش‌ها و کاربردهای این سیستم پیشرفته می‌پردازد.
فهرست مطالب
- مقدمه
- آشنایی با فناوری FDM
- مفهوم درجه آزادی در سیستم‌های حرکتی
- مکانیزم بویس چیست؟
- مزایای استفاده از ۵ درجه آزادی در پرینتر FDM
- چالش‌های طراحی و کنترل
- کاربردهای صنعتی و تحقیقاتی
- مقایسه با پرینترهای سه‌محوره
- نرم‌افزارهای مورد استفاده
- آینده پرینترهای چنددرجه آزادی
- سوالات متداول
- نتیجه‌گیری
مقدمه و اهمیت
در سال‌های اخیر، فناوری ساخت افزایشی یا پرینت سه‌بعدی به یکی از ابزارهای کلیدی در طراحی و تولید قطعات صنعتی تبدیل شده است. روش FDM (Fused Deposition Modeling) به‌دلیل سادگی، هزینه پایین و تنوع مواد، محبوب‌ترین تکنولوژی در این حوزه محسوب می‌شود. اما محدودیت‌های حرکتی در پرینترهای سه‌محوره باعث شده ساخت قطعات با هندسه‌های پیچیده، سطوح منحنی یا زاویه‌دار با چالش‌هایی همراه باشد.
در این مقاله، به بررسی پرینتر سه‌بعدی FDM با ۵ درجه آزادی بویس می‌پردازیم؛ سیستمی که با افزودن دو محور چرخشی به ساختار حرکتی، امکان ساخت قطعات پیچیده بدون نیاز به ساپورت را فراهم می‌کند.
آشنایی با فناوری FDM
FDM یکی از روش‌های ساخت افزایشی است که در آن فیلامنت ترموپلاستیک از طریق نازل گرم‌شده ذوب شده و به‌صورت لایه‌لایه روی سطح ساخت رسوب می‌کند. این روش برای ساخت قطعات کاربردی، نمونه‌های اولیه، و حتی قطعات نهایی در صنایع مختلف استفاده می‌شود.
مزایای FDM :
- هزینه پایین تجهیزات و مواد اولیه
- تنوع متریال ABS، PLA، Nylon و …
- مناسب برای ساخت سریع نمونه‌های مهندسی
مفهوم درجه آزادی در سیستم‌های حرکتی
در مکانیک، «درجه آزادی» به تعداد محورهایی گفته می‌شود که یک جسم می‌تواند در آن‌ها حرکت کند. پرینترهای معمولی FDM دارای ۳ درجه آزادی هستند: حرکت در محورهای X، Y و Z. با افزودن دو محور چرخشی (مثلاً حول محورهای A و B )سیستم به ۵ درجه آزادی ارتقاء می‌یابد.
این افزایش درجه آزادی باعث می‌شود نازل بتواند در زوایای مختلف نسبت به سطح ساخت حرکت کند، که در ساخت سطوح منحنی، شیب‌دار یا پیچیده بسیار مؤثر است.
مکانیزم بویس چیست؟
مکانیزم بویس (Boys Mechanism) نوعی سیستم حرکتی چندمحوره است که در طراحی ربات‌ها و ماشین‌های CNC پیشرفته استفاده می‌شود. این مکانیزم با ترکیب بازوهای مفصلی، موتورهای سروو و کنترل عددی، امکان حرکت دقیق در چند جهت را فراهم می‌کند.
در پرینترهای FDM، استفاده از مکانیزم بویس باعث می‌شود نازل بتواند در زوایای مختلف نسبت به قطعه حرکت کند، بدون اینکه نیاز به چرخاندن کل بستر ساخت باشد.
مزایای استفاده از ۵ درجه آزادی در پرینتر FDM
افزایش درجه آزادی در پرینترهای FDM مزایای قابل‌توجهی دارد:

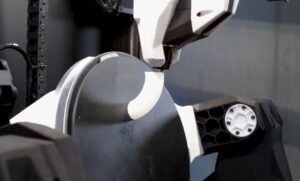

- کاهش نیاز به ساپورت: نازل می‌تواند زاویه خود را تنظیم کند تا لایه‌ها روی سطوح شیب‌دار بدون نیاز به ساپورت چاپ شوند.
- افزایش دقت هندسی: امکان ساخت جزئیات پیچیده با زاویه‌های خاص.
- بهبود کیفیت سطح: کاهش اثرات لایه‌گذاری در سطوح منحنی.
- کاهش زمان ساخت: حذف ساپورت و پس‌پردازش باعث صرفه‌جویی در زمان.
- امکان ساخت قطعات چندجهته: مناسب برای قطعاتی که در چند جهت نیاز به ساخت دارند.

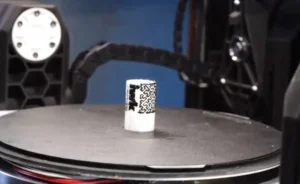

- امکان ساخت و تولید قطعات با چندمواد به صورت پویا
چالش‌های طراحی و کنترل
با وجود مزایا، طراحی و کنترل پرینترهای چنددرجه آزادی با چالش‌هایی همراه است:
- پیچیدگی در برنامه‌ریزی مسیر حرکت نازل: نیاز به الگوریتم‌های پیشرفته برای جلوگیری از برخورد نازل با قطعه.
- نیاز به نرم‌افزارهای CAM خاص: نرم‌افزارهایی که بتوانند مسیرهای چندمحوره را تولید کنند.
- افزایش هزینه ساخت: استفاده از سروو موتورهای دقیق، سنسورها و کنترلرهای پیشرفته هزینه‌بر است.
- نیاز به اپراتور متخصص: تنظیم و نگهداری این سیستم‌ها نیازمند دانش فنی بالاست.
کاربردهای صنعتی و تحقیقاتی پریترهایی با 5 درجه آزادی
پرینترهای FDM با ۵ درجه آزادی در صنایع مختلف کاربرد دارند:
جدول1_در جدول زیر، برخی از مهم‌ترین کاربردهای پرینتر سه‌بعدی FDM با ۵ درجه آزادی در صنایع مختلف آورده شده است:
| کاربرد | صنعت |
| ساخت ایمپلنت‌های سفارشی با هندسه پیچیده | پزشکی |
| تولید قطعات سبک با زاویه‌های خاص | هوافضا |
| ساخت مدل‌های غیرخطی و منحنی | معماری و مجسمه سازی |
| آموزش مفاهیم رباتیک و کنترل چندمحوره | آموزش |
| ساخت نمونه‌های مفهومی با فرم‌های آزاد | طراحی صنعتی |
مقایسه با پرینترهای سه درجه آزادی
جدول2_در جدول زیر پرینترهای 5 درجه آزادی با پرینترهای 3 درجه آزدی مقایسه شده است:
| FDM سه‌محوره | FDM با ۵ درجه آزادی | ویژگی |
| پیچیده و منحنی | محدود | هندسه قابل ساخت |
| کم یا بدون نیاز | زیاد | نیاز به ساپورت |
| بالا در سطوح منحنی | متوسط | کیفیت سطح |
| بالاتر در قطعات خاص | متوسط | سرعت ساخت |
| بالاتر | پایین‌تر | هزینه |
نرم‌افزارهای مورد استفاده در پرینترهای سه بعدی با 5 درجه آزادی
برای طراحی و کنترل پرینترهای چندمحوره، نرم‌افزارهای زیر کاربرد دارند:
- طراحی هندسه قطعه SolidWorks: ، CATIA، Rhino و CAD
- تولید مسیر حرکت نازل: Fusion 360، Siemens NX، HyperMill و CAM
- کنترل عددی: اجرای مسیرها روی پرینتر GRBL، Marlin، Duet
- شبیه‌سازی حرکتی: بررسی برخوردها و زاویه‌های نازل ROS، Gazebo
آینده پرینترهای چنددرجه آزادی
با پیشرفت در هوش مصنوعی، بینایی ماشین و الگوریتم‌های کنترل، انتظار می‌رود پرینترهای چندمحوره به ابزارهای استاندارد در ساخت قطعات پیچیده تبدیل شوند. ترکیب این فناوری با ساخت چند‌ماده‌ای، امکان تولید قطعات با خواص متغیر را فراهم می‌کند.
همچنین استفاده از یادگیری ماشین برای بهینه‌سازی مسیر حرکت نازل، کاهش خطاهای ساخت و افزایش کیفیت نهایی، افق‌های جدیدی را در طراحی مهندسی باز می‌کند.
سوالات متداول (FAQ)
- آیا پرینتر FDM با ۵ درجه آزادی نیاز به نرم‌افزار خاص دارد؟
بله، برای کنترل مسیر حرکت نازل در چند محور، نرم‌افزارهای CAM پیشرفته مانند Siemens NX یا Fusion 360 مورد نیاز است. - آیا این نوع پرینتر برای تولید انبوه مناسب است؟
در حال حاضر بیشتر برای ساخت نمونه‌های پیچیده و سفارشی استفاده می‌شود، اما با پیشرفت در اتوماسیون، قابلیت تولید انبوه نیز قابل دستیابی است. - چه نوع فیلامنت‌هایی در این پرینتر قابل استفاده‌اند؟
تمام فیلامنت‌های رایج مانند PLA، ABS، PETG، Nylon قابل استفاده‌اند، اما برای ساخت قطعات با زاویه‌های خاص، فیلامنت‌های مقاوم‌تر توصیه می‌شوند. - آیا این پرینترها در ایران هم تولید یا استفاده می‌شوند؟
بله، برخی مراکز تحقیقاتی و دانشگاه‌ها در ایران در حال توسعه نمونه‌های آزمایشی پرینترهای چندمحوره هستند.
نتیجه‌گیری
پرینتر سه‌بعدی FDM با ۵ درجه آزادی مبتنی بر مکانیزم بویس، تحولی چشمگیر در حوزه ساخت افزایشی محسوب می‌شود. این فناوری با عبور از محدودیت‌های حرکتی پرینترهای سنتی، امکان ساخت قطعات پیچیده، منحنی و چندجهته را بدون نیاز به ساپورت فراهم می‌کند و کیفیت سطح، دقت هندسی و انعطاف‌پذیری طراحی را به‌طور قابل توجهی افزایش می‌دهد.
با وجود چالش‌هایی در طراحی، کنترل و هزینه، مزایای فنی و کاربردی این سیستم آن را به گزینه‌ای جذاب برای صنایع پیشرفته، پژوهش‌های دانشگاهی و پروژه‌های سفارشی تبدیل کرده است. آینده این فناوری با ترکیب هوش مصنوعی، کنترل عددی پیشرفته و ساخت چند‌ماده‌ای، نویدبخش نسل جدیدی از پرینترهای هوشمند و چندمنظوره خواهد بود.
